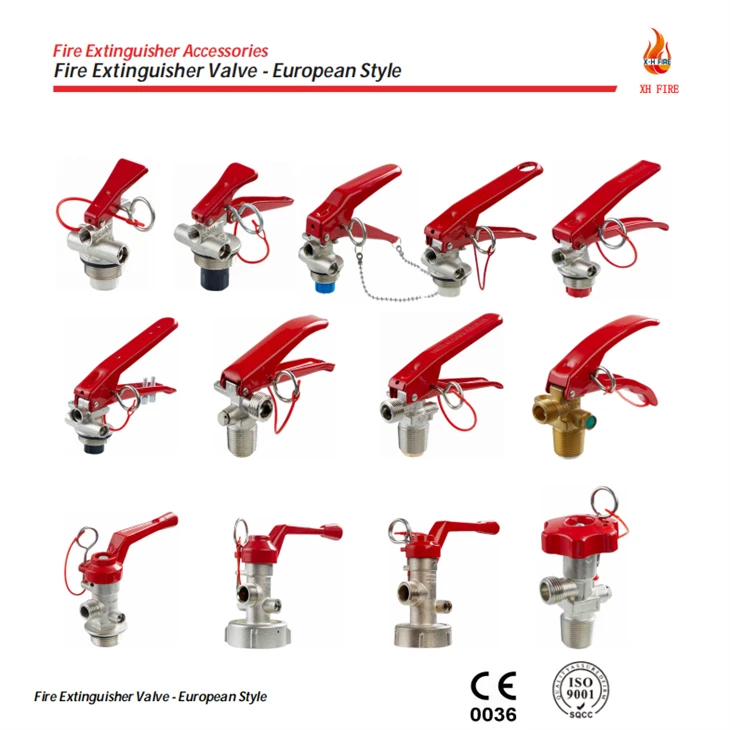

유럽식 소화기 밸브
유럽식 실린더 스레드 시스템이 통합된 황동 밸브 본체. 2.2~2.4MPa 및 18~25MPa 압력 구성으로 M-시리즈, PZ-시리즈, G-시리즈 흡입구 구조를 지원합니다. 휴대용 소화기 조립 라인 및 산업용 소방 시스템용으로 설계되었습니다.
엔지니어링 범위 및 시스템 호환성 정의
이 밸브는 스레드 인터페이스가 기계적 잠금 정확도를 정의하는 실린더 넥 어셈블리에 사용됩니다. 흡입구 구조에는 유럽 지역 제조 표준에 따라 M24x1.5, M30x1.5, PZ27.8, G1" 및 G2"가 포함됩니다.
배출구 포트(M10x1, M14x1.5, W21.8)에 따라 배출 호스 연결 형상이 결정됩니다. 게이지 포트(M10x1-1.25)는 실린더 충전 공정 중 압력 감지 장치 통합에 사용됩니다.
모든 인터페이스는 씰링 정렬을 위한 공차 제어와 함께 CNC 터닝 프로세스를 사용하여 가공됩니다.
배출구 포트(M10x1, M14x1.5, W21.8)에 따라 배출 호스 연결 형상이 결정됩니다. 게이지 포트(M10x1-1.25)는 실린더 충전 공정 중 압력 감지 장치 통합에 사용됩니다.
모든 인터페이스는 씰링 정렬을 위한 공차 제어와 함께 CNC 터닝 프로세스를 사용하여 가공됩니다.
압력 사이클 하에서의 기계적 거동
실린더가 가압되는 동안 내부 스프링 구조는 밀봉 시트 폐쇄를 정적 상태로 유지합니다. 액추에이터가 트리거되면 스템 변위로 인해 실린더 챔버에서 배출구 인터페이스까지 가스 채널이 열립니다.
압력 방출 동작은 밸브 모델에 따라 다릅니다. 저압 시스템(2.2~2.4 MPa)은 휴대용 건조 분말 소화기에 사용되며, 고압 시스템(18~25 MPa)은 CO2 산업용 배출 시스템에 사용됩니다.
딥 튜브(M16x1.5 / M24x1.5)는 실린더 바닥에서 밸브 챔버까지 소화약제 이송 경로를 정의합니다.
압력 방출 동작은 밸브 모델에 따라 다릅니다. 저압 시스템(2.2~2.4 MPa)은 휴대용 건조 분말 소화기에 사용되며, 고압 시스템(18~25 MPa)은 CO2 산업용 배출 시스템에 사용됩니다.
딥 튜브(M16x1.5 / M24x1.5)는 실린더 바닥에서 밸브 챔버까지 소화약제 이송 경로를 정의합니다.
| 코드번호 | 입구 스레드 | 콘센트 스레드 | 게이지 연결 스레드 | 딥 튜브 스레드 | 압력 MPA | 체크 밸브 |
|---|---|---|---|---|---|---|
| XH-FAC-01C-01 | M24x1.5 | M10x1 | M10x1-1.25 | M16x1.5 | 2.2–2.4 | 예 |
| XH-FAC-01C-02 | M30x1.5 | M10x1 | M10x1-1.25 | M16x1.5 | 2.2–2.4 | 예 |
| XH-FAC-01C-03 | M30x1.5 | M14x1.5 | M10x1-1.25 | M16x1.5 | 2.2–2.4 | 예 |
| XH-FAC-01C-04 | M30x1.5 | M14x1.5 | M10x1-1.25 | M16x1.5 | 2.2–2.4 | 예 |
| XH-FAC-01C-05 | M30x1.5 | M14x1.5 | M10x1-1.25 | M16x1.5 | 2.2–2.4 | 예 |
| XH-FAC-01C-06 | M30x1.5 | M14x1.5 | M10x1-1.25 | M16x1.5 | 2.2–2.4 | 예 |
| XH-FAC-01C-07 | PZ27.8 | W21.8 | 아니요 | M10x1 | 18–25 | 아니요 |
| XH-FAC-01C-08 | PZ27.8 | W21.8 | 아니요 | M10x1 | 18–25 | 아니요 |
| XH-FAC-01C-09 | PZ27.8 | W21.8 | 아니요 | M10x1 | 18–25 | 아니요 |
| XH-FAC-01C-10 | G1" | G1/2" | M10x1-1.25 | M24x1.5 | 2.2–2.4 | 예 |
| XH-FAC-01C-11 | G2" | G1/2" | M10x1-1.25 | M24x1.5 | 2.2–2.4 | 예 |
| XH-FAC-01C-12 | G2" | G3/4" | M10x1-1.25 | M24x1.5 | 2.2–2.4 | 예 |
| XH-FAC-01C-13 | PZ27.8 | W21.8 | 아니요 | M10x1 | 18–25 | 아니요 |
설치 시스템 및 사용 환경
실린더 용량이 1L~12L인 휴대용 소화기에 설치됩니다. 조립 라인은 M24/M30/G2 인터페이스의 나사산 변형을 방지하기 위해 토크-제어식 조임 시스템을 사용합니다.
작동 온도 범위는 황동 열 안정성을 기준으로 -20도 ~ +60도입니다. 환경 조건에는 실내 상업용 건물, 산업 플랜트 및 차량 탑재 화재 시스템이 포함됩니다.
씰링 재료 선택은 인터페이스 유형에 따라 다릅니다. 즉, BSP 스레드용 PTFE 테이프와 M-시리즈 스레드용 금속 개스킷입니다.
작동 온도 범위는 황동 열 안정성을 기준으로 -20도 ~ +60도입니다. 환경 조건에는 실내 상업용 건물, 산업 플랜트 및 차량 탑재 화재 시스템이 포함됩니다.
씰링 재료 선택은 인터페이스 유형에 따라 다릅니다. 즉, BSP 스레드용 PTFE 테이프와 M-시리즈 스레드용 금속 개스킷입니다.
주문 전 밸브 선택 및 엔지니어링 검증
RFQ 처리에는 실린더 스레드 코드, 압력 등급, 출구 유형 및 딥 튜브 사양이 필요합니다. 밸브 모델은 생산 출시 전에 유럽 실린더 통합 표준에 따라 일치됩니다.
견적을 위한 필수 기술 입력
• 실린더형(1L~12L / CO2 / 건조분말 / 폼)
• 입구 스레드 (M24 / M30 / PZ27.8 / G1 / G2)
• 출구 스레드 (M10 / M14 / W21.8 / G1/2)
• 압력 범위(2.2~2.4MPa 또는 18~25MPa)
• 모델별 주문수량
• 입구 스레드 (M24 / M30 / PZ27.8 / G1 / G2)
• 출구 스레드 (M10 / M14 / W21.8 / G1/2)
• 압력 범위(2.2~2.4MPa 또는 18~25MPa)
• 모델별 주문수량
